Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Automatisering: | Automatisch | Materiaal: | metaalpijp |
|---|---|---|---|
| Type: | CNC Buigende Hulpmiddelen | Macht: | Elektrische controle |
| Buigende snelheid: | 90°/sec | Precisie buigen: | 0,05 |
| Markeren: | cnc buisbuigmachine,geautomatiseerde pijpbuigmachine |
||

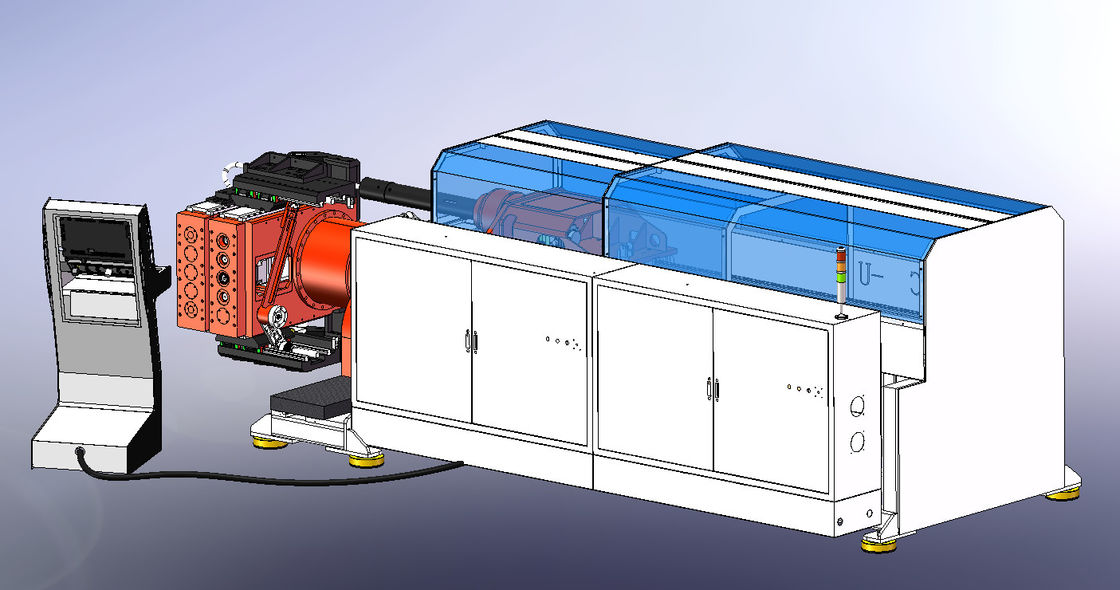

CNC85XE Linker en rechter coaxiale buisbuiger
Aangepast materiaal: stalen buis, roestvrij staal, koperen buis, aluminium buis etc.
Aanbevolen toepassingsindustrie:
auto-accessoires (olieleiding voor remmen, geluiddemper, stoelen), motorfietsen, gezonde uitrusting, airconditioning, fietsen, stalen meubels, sanitair, enzovoort.
| model- | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| ronde buis/ijzeren buis (S=40kgf/mm2) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| ronde buis/niet-ijzeren metalen buis (S=25kgf/mm2) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| ronde buis/roestvrij staal (S=60kgf/mm2) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| vierkante buis/metalen buis (S=40kgf/mm2) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| ronde Staaf (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| buig snelheid | 220°/sec | 220°/sec | 172°/sec | 90°/sec | 90°/sec | 90°/sec |
| buig precisie | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Materiële invoersnelheid | 1200mm/sec | 1200mm/sec | 1000mm/sec | 800mm/sec | 700mm/sec | 700mm/sec |
| materiaal Voederprecisie | ± 0,05 mm | ± 0,05 mm | ± 0,02 mm | ± 0,02 mm | ± 0,02 mm | ± 0,02 mm |
| Buis roteert snelheid | 300°/sec | 300°/sec | 300°/sec | 240°/sec | 200°/sec | 200°/sec |
| Buis roteert precisie | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| De rotatiesnelheid van de machinekop | 180°/sec | 180°/sec | 120°/sec | 100°/sec | 80°/sec | 80°/sec |
| Machinekop roteert precisie | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Machinekop op en neer snelheid | 300mm/sec | 300mm/sec | 220mm/sec | 160mm/sec | 120mm/sec | 120mm/sec |
| Machinekop op en neer precisie | ± 0,05 mm | ± 0,05 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm |
| Machine hoofd links en rechts snelheid | 240mm/sec | 240mm/sec | 200mm/sec | 160mm/sec | 160mm/sec | 160mm/sec |
| Machinekop links en rechts nauwkeurig | ± 0,05 mm | ± 0,05 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm |
| -Niet-standaard machine, kan worden aangepast | ||||||
Voordelen:
1. Lage kosten voor operatortraining, hoge productie-efficiëntie en productuniformiteit.
2. Aangedreven door elektrische servomotoren. Vergeleken met hydraulische aandrijving, heeft het een hogere stabiliteit en een langere levensduur. U hoeft zich geen zorgen te maken over olielekkage of werktemperatuur.
3. Gapless buis buigen, met langdurige hoge precisie en verwerkingsefficiëntie, gemakkelijk in gebruik. Het heeft een goede compatibiliteit.
4. Klein van formaat, laag geluidsniveau
5. Lage bedrijfskosten, met de beste kostenprestaties voor buisverwerking.
6. Op grote schaal gebruikt bij de verwerking van buizen met een kleine diameter, bijvoorbeeld buizen van airconditioners en oliebuizen voor auto's
Standaardmodellen: 1~5 stapels, 4~6 servomotoren
Geavanceerde motor: 11 volledig elektrische servomotoren
Toepassingen:
Auto, motor, vliegtuig, fiets, kinderfiets, fitnessapparatuur, meubels, buitenapparatuur, airconditioner, voedselmachines, kernbuis zoals reactor, verdamper en warmtewisselaar
Functies
1. Het elektrische besturingssysteem maakt gebruik van beroemde Japanse controllers, zoals servostuurprogramma's, servomotoren, positioneringsmodules en CPU's vervaardigd door Mitsubishi Corporation, en biedt hoge prestaties en goede stabiliteit.
2. De ultragrote CPU van Mitsubishi biedt plaats aan 400 groepen bestanden om te compileren, indien nodig wordt de extra transmissiesoftware gekocht en op de computer geïnstalleerd, en de documenten en bestanden worden op de harde schijf opgeslagen, zodat het aantal compilaties groepen is onbeperkt uit te breiden.
3. Computertype voor industrieel gebruik: het WINDOWS-besturingssysteem is intern geïnstalleerd en wordt samen met het Mitsubishi-servosysteem gebruikt. Naast de Mitsubishi-servobesturing wordt ook het handige bestandsbeheer van het WINDOWS-besturingssysteem geleverd; opgeslagen op de harddisk of softdisk, zodat het verzamelgroepnummer onbeperkt kan worden uitgebreid.
4. Elke curve van één buis kan worden geprogrammeerd met vijf actiereeksen en tientrapssnelheden, zodat de verwerkingsefficiëntie wordt verbeterd en het interferentiepunt wordt verminderd.
5. De Chinese/Engelse taal wordt omgeschakeld naar weergave op het aanraakscherm en klanten kunnen de machine ook met andere talen installeren
6. De voedingsmodus omvat de klemvoedingsmodus of de directe voedingsmodus die naar behoefte wordt geselecteerd.
7. De automatische 3D-simulatiefunctie voor het detecteren van een storende positie wordt naar behoefte geselecteerd.
8. Nadat de gegevens zijn verzameld, worden de gegevens beschermd door een sleutel, zodat de gegevens niet kunnen worden gewijzigd.
9. Het elektrische regelsysteem is uitgerust met een warmtewisselaar voor automatische warmteafvoer; indien nodig kan een koelkast van het type met numerieke besturing worden gekocht, zodat de levensduur van het elektrische regelsysteem is gewaarborgd.
10. Er is een automatisch olievulsysteem geïnstalleerd om wrijving van de buigbuis te verminderen. Het verlengt de levensduur van de kernstang en verbetert de kwaliteit van de gebogen buis.
