| Module nr.: | CNC45XE | Automatisering: | Automatisch |
|---|---|---|---|
| Ronde buis/ijzerbuis: | 76.2x2.0t | Buigende snelheid: | 90°/sec |
| Precisie buigen: | 0,05 | Materiële het voeden snelheid: | 800mm/sec |
| Markeren: | cnc buisbuigmachine,geautomatiseerde pijpbuigmachine |
||

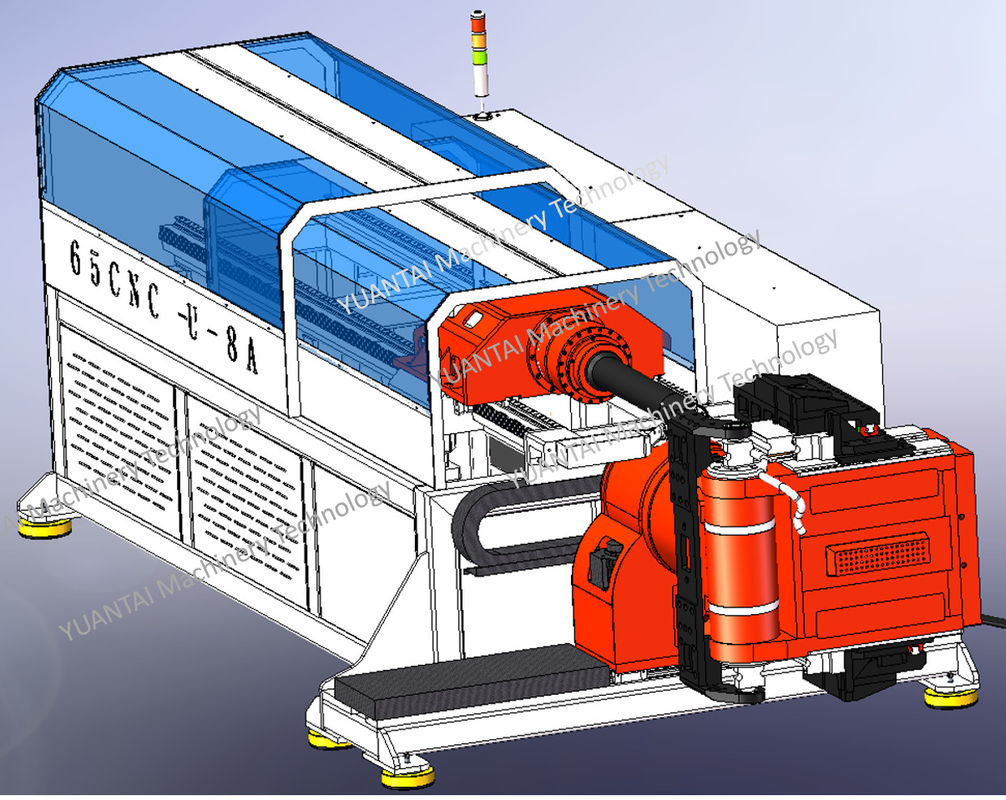

CNC45XE Linker en rechter coaxiale buisbuiger
Buisbuigmachine heeft zowel linker- als rechterbuigfuncties, want de individuele buisbuigmachine zal het werkstuk hinderen, deze machine kan in één keer worden voltooid;CNC8-as wordt servo-onafhankelijk bestuurd, alle acties kunnen nauwkeurig worden aangepast in het aanraakscherm, de nauwkeurigheid is zeer hoog.Het model heeft de functie om vooraf het doorn trekken in te stellen en het automatische smeersysteem van de doorn.
Aangepast materiaal: stalen buis, roestvrij staal, koperen buis, aluminium buis etc.
Aanbevolen toepassingsindustrie:
auto-accessoires (olieleiding voor remmen, geluiddemper, stoelen), motorfietsen, gezonde uitrusting, airconditioning, fietsen, stalen meubels, sanitair, enzovoort.
| model- | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| ronde buis/ijzeren buis (S=40kgf/mm2) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| ronde buis/niet-ijzeren metalen buis (S=25kgf/mm2) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| ronde buis/roestvrij staal (S=60kgf/mm2) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| vierkante buis/metalen buis (S=40kgf/mm2) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| ronde Staaf (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| buig snelheid | 220°/sec | 220°/sec | 172°/sec | 90°/sec | 90°/sec | 90°/sec |
| buig precisie | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Materiële invoersnelheid | 1200mm/sec | 1200mm/sec | 1000mm/sec | 800mm/sec | 700mm/sec | 700mm/sec |
| materiaal Voederprecisie | ± 0,05 mm | ± 0,05 mm | ± 0,02 mm | ± 0,02 mm | ± 0,02 mm | ± 0,02 mm |
| Buis roteert snelheid | 300°/sec | 300°/sec | 300°/sec | 240°/sec | 200°/sec | 200°/sec |
| Buis roteert precisie | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| De rotatiesnelheid van de machinekop | 180°/sec | 180°/sec | 120°/sec | 100°/sec | 80°/sec | 80°/sec |
| Machinekop roteert precisie | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Machinekop op en neer snelheid | 300mm/sec | 300mm/sec | 220mm/sec | 160mm/sec | 120mm/sec | 120mm/sec |
| Machinekop op en neer precisie | ± 0,05 mm | ± 0,05 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm |
| Machine hoofd links en rechts snelheid | 240mm/sec | 240mm/sec | 200mm/sec | 160mm/sec | 160mm/sec | 160mm/sec |
| Machinekop links en rechts nauwkeurig | ± 0,05 mm | ± 0,05 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm |
| -Niet-standaard machine, kan worden aangepast | ||||||
Functies
1. Computertype voor industrieel gebruik: het WINDOWS-besturingssysteem is intern geïnstalleerd en wordt samen met het Mitsubishi-servosysteem gebruikt. Naast de Mitsubishi-servobesturing wordt ook het handige bestandsbeheer van het WINDOWS-besturingssysteem geleverd; opgeslagen op de harddisk of softdisk, zodat het verzamelgroepnummer onbeperkt kan worden uitgebreid.
2. Automatische 3D-simulatiefunctie voor buisvorming wordt naar behoefte geselecteerd.
3. Er is een automatische foutdetectiefunctie aanwezig en de fouten en fouten worden op het scherm weergegeven, zodat de operator veel gemakkelijk problemen kan oplossen.
4. De automatische 3D-simulatiefunctie voor het detecteren van een storende positie wordt naar behoefte geselecteerd.
5. Alle verwerkingsgegevens worden ingevoerd via het aanraakscherm
6. Op basis van de materiaalwisseling wordt elke curve ingesteld met een compensatiewaarde, een snelheid en een ontkistingsopening.
7. Het elektrische regelsysteem is uitgerust met een warmtewisselaar voor automatische warmteafvoer; indien nodig kan een koelkast van het type met numerieke besturing worden bijgekocht, zodat de levensduur van het elektrische regelsysteem is gewaarborgd.
8. Er is een automatisch olievulsysteem geïnstalleerd om wrijving van de buigbuis te verminderen. Het verlengt de levensduur van de kernstang en verbetert de kwaliteit van de gebogen buis.
9. De machine kan worden aangesloten op een printer om de op het scherm weergegeven gegevens af te drukken.
10. De communicatie-interface kan naar behoefte worden geïnstalleerd, die kan worden aangesloten op ons bedrijf. Onze ingenieur zal op afstand service bieden voor real-time monitoring, gegevensupdates, foutcontrole enzovoort.
Toepassingen:
Auto, motor, vliegtuig, fiets, kinderfiets, fitnessapparatuur, meubels, buitenapparatuur, airconditioner, voedselmachines, kernbuis zoals reactor, verdamper en warmtewisselaar
Onze onderneming:
Yuantai (Zhangjiagang) Machinery Technology Co., Ltd.is een toonaangevende technologieonderneming die gespecialiseerd is in de productie en ontwikkeling van CNC-buisbuigmachines.Vele soorten CNC-buisbuigmachines die door het bedrijf zijn ontwikkeld, bevinden zich op het leidende niveau in binnen- en buitenland en zelfs in de wereld, en bereiken het wereldwijde synchrone leidende niveau.
Het bedrijf heeft onafhankelijk het volledig elektrische CNC-besturingssysteem voor buisbuigmachines ontwikkeld op het toonaangevende niveau en heeft tientallen patenten verkregen.Geavanceerde technieken zoals driedimensionaal dynamisch informatiesimulatieontwerp en eindige-elementenkrachtanalyse worden gebruikt bij mechanisch ontwerp.
