Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Module nr.: | CNC65RES+RBE+TB | Maximum buigende diameter: | 500mm |
|---|---|---|---|
| Maximum buigende hoek: | 190° | Nauwkeurigheid: | ±0.05° |
| Brutogewicht van de machine:: | 4800kg | Machine sizeL.W.H (cm): | 5300×1500×1080 |
| Markeren: | automatische pijp buigende machine,geautomatiseerde pijpbuigmachine |
||

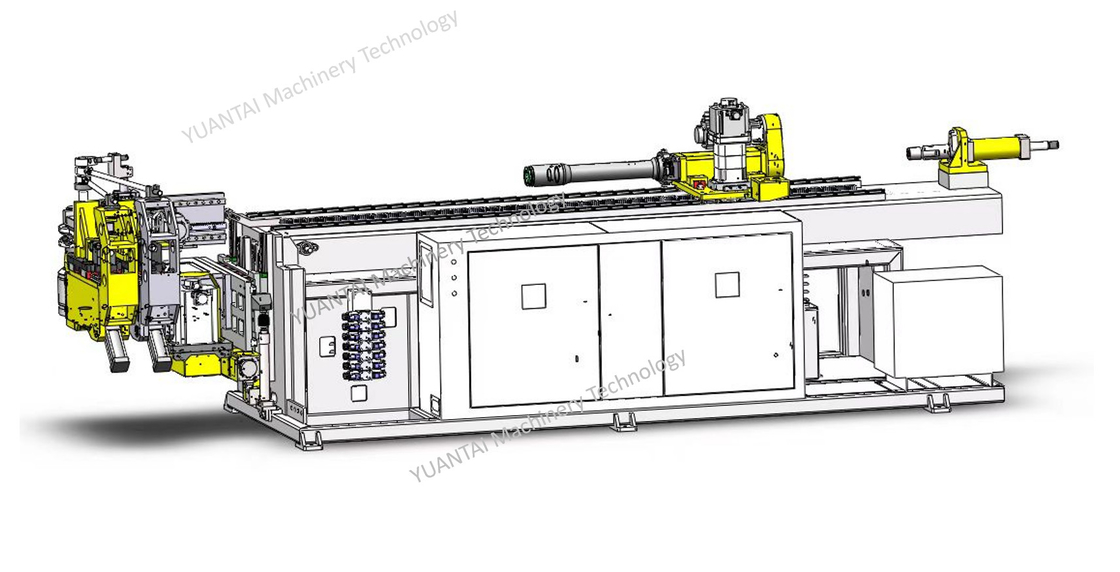

Olie-elektrische hybride aandrijfbuisbuiger CNC65RES+RBE+TB staartbochtverlenging booster buigmachine (patentmodel)
Technische parameters-YUANTAI buisbuigmachine
| Neem bijvoorbeeld de maximale buigradius van een koolstofstalen buis van 1,5 | £ 65 × 2,5 ton | |
| Neem bijvoorbeeld de maximale buigradius van een roestvrijstalen buis van 1,5 | 51 × 2,5 ton | |
| Max lengte van piercing kern(a) | 4600mm | |
| Max voedingsslag(b) | 3600mm | |
| Voedende manier | Eenmalige voeding of meerdere voedingen | |
| Maximale buigdiameter | 500mm | |
| Maximale buighoek | 190° | |
| Configureerbare buighoeveelheid van elke buisfitting | 100 bochten | |
| Werksnelheid | Buigsnelheid van de buis | Max90 graden/sec |
| Snelheid van het roteren van de buis | Max.120 graden/sec | |
| Voeding snelheid | Max.500mm/sec | |
| Nauwkeurigheid | Buis buighoek | ±0,05° |
| Buis roterende hoek | ±0,05° | |
| Voer lengte | ± 0,1 mm | |
| Gegevensinvoermodus | Coördinaatwaarde (XYZ) of werkwaarde (YBC) | |
| Motorvermogen van buis roterende servo | 750W | |
| Motorvermogen van buigende servo | 11KW | |
| Motorvermogen van voedingsservo | 5KW | |
|
Kracht van servomotor van Schimmel verandert |
--- | |
|
Kracht van servomotor van Schimmel beweegt |
--- | |
| Hydraulisch motorvermogen | 5KW | |
| Brutogewicht van machine (kg) | 4800kg | |
|
5300×1500×1080 | |
Belangrijkste gekochte onderdelenlijst
| Naam van onderdeel | Merk / Herkomst |
| PLC | MITSUBISHI)/Japan |
| 10″kleurenscherm | Advantech/Taiwan |
| Servomotor van elektronische voeding | MITSUBISHI/Japan |
| Servoaandrijving van elektronische voeding | MITSUBISHI/Japan |
| Servomotor van elektronisch buigen | MITSUBISHI/Japan |
| Servoaandrijving van elektronische buiging | MITSUBISHI/Japan |
| Servomotor van buis-roterende elektronica | MITSUBISHI/Japan |
| Servoaandrijving van elektronische buiging | MITSUBISHI/Japan |
| Opto-elektronische schakelaar | OMRON/Japan |
| verloopstuk | Teijin/Japan |
| Handelswijze | NSK/Japan |
| Olieleiding onder hoge druk | LIANHHUI/China |
| Afdichtingselement | GATES/Duitsland |
| Hydraulisch magneetventiel | ZEVEN OCEAAN/Taiwan |
| Hydraulische hobbel | HYTAC/Taiwan |
| I/O-ingangskaart | Zelf gemaakt |
Functiebeschrijving CNC65RES+RBE
3D CNC automatische buigmachine, het voldoet aan het ontwerp van de mechanische structuur met hoge stijfheid en het precisietechnologieniveau van het principe van dynamische mechanica, onder zowel structurele sterkte, biedt het eenvoudige ontwerp van de buighand en de buigmachinekop de maximale buigruimte, waardoor het interferentiebereik van het machineminimum. Uitgerust met een automatisch procedurebesturingssysteem, zodat alle soorten verschillende buigwerkzaamheden aan stalen buizen gemakkelijk kunnen voldoen aan de eisen van massaproductie en hoge precisie
BE is een high-end model dat speciaal is ontwikkeld voor hoge buigtechnologie-eisen, speciaal invoerstoelmechanisme met gepatenteerd versnellingswisselontwerp. Het kan gemakkelijk buigen in limietcondities die niet kunnen worden bereikt door algemene modellen, zoals minimale buigradius, dunne dikte.
Proportionele servobesturing wordt gebruikt voor buigen en versterken, wat de precisie en efficiëntie verder verbetert en de consistentie van het product garandeert
