CNC 18RED Buizenbuiger
| machine kenmerken |
|
belangrijkste technische parameter |
|
| (1) Elektrisch servobuigen |
maximum capaciteit |
ronde buis/ijzeren buis
(S=40kgf/mm)
|
18x1.6t |
| (2) Geïmporteerde servomotor en verloopstuk |
Ronde buis/niet-ijzeren metalen buis
(S=25kgf/mm) |
20x2.0t |
| (3) Onafhankelijk R & D-softwaresysteem |
Ronde buis /roestvrijstalen buis
(S=60kgf/mm) |
18x0.8t |
| (4) 1-6 laags matrijs optioneel |
Vierkante buis/metalen buis
(S=40kgf/mm) |
15x15x1.2t |
| (5) 11-assig volledig motortype optioneel |
Ronde staaf (S=40kgf/mm) |
8 |
| |
maximum capaciteit |
precisie |
±0,05 |
| |
maximale snelheid |
180°/sec |
| |
Servomateriaaltoevoeras |
precisie |
0,05 mm |
| |
maximale snelheid |
1200mm/sec |
| |
Servobuis roteert de as |
precisie |
0,05 |
| |
maximale snelheid |
300°/sec |
Materiële Feed roteren arm technische parameter
| Model |
YK-AL30-B-*-R |
|
proces buis maat
|
Max.3000mm Min.300mm |
|
proces buis diameter
|
Max.40mm Min.15mm |
lasnaadinsectie automatisch materiaal Voermachine technische parameter
|
Model
|
YK-AL30-BWR |
|
proces buis maat
|
Max.3000mm Min.300mm |
| Diameter procesbuis |
Max.60mm Min.12mm |

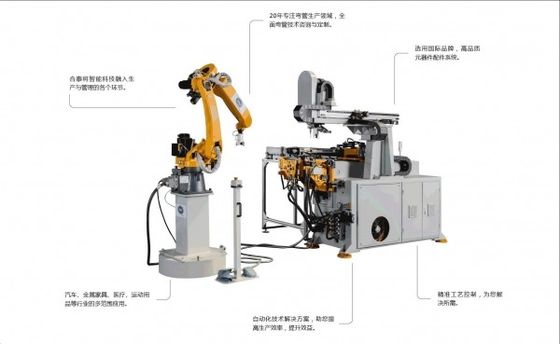

Machinekenmerken:
1, automatisch werkstation voor buisbuigmachines, buisvorming in één keer.
2, verminder arbeid, arbeidskosten besparen.
3, Twee automatische invoermachines voeden elk automatisch de buisbuiger, en een robot laadt en palletiseert de twee buisbuigers tegelijkertijd.
4, het hele proces wordt allemaal bestuurd door PLC, met een mens-machine-interface op het aanraakscherm, de efficiëntie is volledig verbeterd
5, automatische identificatie van buislassen om de buisbochtmachine lasnaad te laten vermijden
6, gebruik industriële robot voor laden en lossen stapelen
Toepassingen:
Auto, motor, vliegtuig, fiets, kinderfiets, fitnessapparatuur, meubels, buitenapparatuur, airconditioner, voedselmachines, kernbuis zoals reactor, verdamper en warmtewisselaar
Functies
1. Automatische 3D-simulatiefunctie voor het detecteren van storende posities wordt naar behoefte geselecteerd.
2. Alle verwerkingsgegevens worden ingevoerd via het aanraakscherm
3. Op basis van de materiaalwisseling wordt elke curve ingesteld met een compensatiewaarde, een snelheid en een ontkistingsopening.
4. Elke curve van één buis kan worden geprogrammeerd met vijf actiereeksen en tientrapssnelheden, zodat de verwerkingsefficiëntie wordt verbeterd en het interferentiepunt wordt verminderd.
5. De Chinese/Engelse taal wordt omgeschakeld naar weergave op het aanraakscherm en klanten kunnen de machine ook met andere talen installeren
6. De voedingsmodus omvat de klemvoedingsmodus of de directe voedingsmodus die naar behoefte wordt geselecteerd.
7. De XYZ-coördinaat kan automatisch worden omgeschakeld naar de YBC-verwerkingswaarden
8. Nadat de gegevens zijn verzameld, worden de gegevens beschermd door een sleutel, zodat de gegevens niet kunnen worden gewijzigd.
9. Het elektrische regelsysteem is uitgerust met een warmtewisselaar voor automatische warmteafvoer; indien nodig kan een koelkast van het type met numerieke besturing worden gekocht, zodat de levensduur van het elektrische regelsysteem is gewaarborgd.
10. Er is een automatisch olievulsysteem geïnstalleerd om wrijving van de buigbuis te verminderen. Het verlengt de levensduur van de kernstang en verbetert de kwaliteit van de gebogen buis.
