Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Q235 | Automatisering: | Volledige Automatisch |
|---|---|---|---|
| toepassing: | Buis | Kleur: | Blauw en Geel of vanaf klant vereis |
| Markeren: | cnc buisbuigmachine,geautomatiseerde pijpbuigmachine |
||

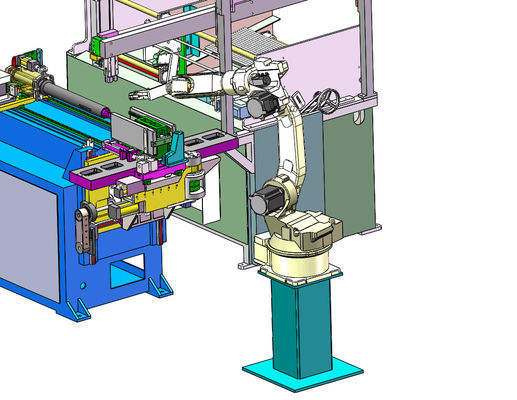

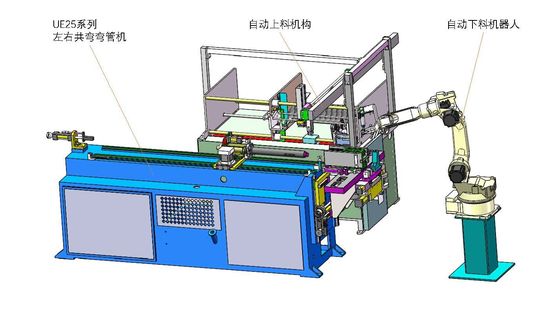

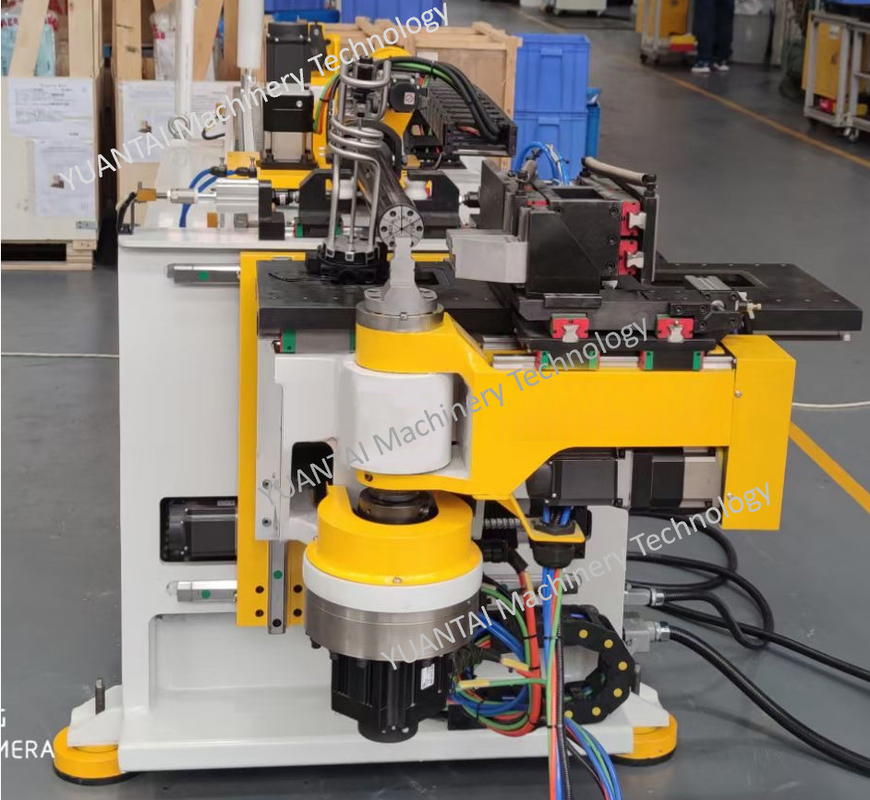

25UE metalen hoofdsteunbuis automatische laad- en losbuis links en rechts buiglijnen
Belangrijkste configuraties
| Specificatie | Belangrijkste configuraties | Eenheid | 25 | |
| KFFDR | ||||
| MAX.BUIS OD (S=40kgf/mm2) | Max.Buigend vermogen( S=40 kgf/mm2) | mm | 25.1x2.0 | |
| MAX.PIJP OD/Voor herhaalde voeding | Max.buigende buitendiameter bij het voeren | mm | 25.1 | |
| Ronde buis / non-ferro ( S=25kgf/mm2) | roung buis/niet-ijzer metaal( S=25 kgf/mm2) | mm | 25.1x3.0 | |
| Ronde buis / RVS ( S=60kgf/mm2) | ronde staaf/roestvrij staal( S=60 kgf/mm2) | mm | 25.1x1.2 | |
| Vierkante buis / Zacht staal (S=40kgf/mm2) | vierkante buis/metai( S=40 kgf/mm2) | mm | 20x1,5 | |
| Ronde staaf / zacht staal (S=40kgf/mm2) | ronde staaf( S=40 kgf/mm2) | mm | 14 | |
| MAX.Buigstraal | buigradius bereik | mm | 15~85 | |
| MAX.Buigradius / vierkante buis | buigradiusbereik/vierkante buis | mm | 15~95 | |
| MAX.Buigende hoek | buighoek bereik | rang | 190 | |
| MAXIMUM Rollende Capaciteit (S=40kgf/mm2) | max. buigcapaciteit | S=40kgf/mm2 | mm | 25.1x1.8 |
| Rollende straal | min. buigradius | mm | ≧7D | |
| Ronde buis / non-ferro ( S=25kgf/mm2) | ronde buis/niet-ijzermetaal( S=25 kgf/mm2) | mm | 25.1x3.0 | |
| Ronde buis / RVS ( S=60kgf/mm2) | ronde staaf/roestvrij staal( S=60 kgf/mm2) | mm | 25.1x1.2 | |
| Vierkante buis / Zacht staal (S=40kgf/mm2) | vierkante buis/metai( S=40 kgf/mm2) | mm | 20x1,5 | |
| Ronde staaf / zacht staal (S=40kgf/mm2) | ronde staaf( S=40 kgf/mm2) | mm | 14 | |
| MAX.Verschil tussen twee stralen | maximale opening tussen R1-R2 | mm | 40 | |
| MAX.Lengte over doorn | maximale doordringende kernafstand | mm | 1500 | |
| Werk hoogte | werkbank hoogte(van vormcentrum tot grond) | mm | 1100 | |
| Tooling Center Line Hoogte | hoogte van de middellijn van de mal | mm | 28 | |
| DOBSnelheid | buigen(geboortedatum)snelheid | graden/sec | 186 | |
| Nauwkeurigheid van DOB | buigen(geboortedatum)precisie | rang | ±0,05 | |
| DBBSnelheid | voeden(DBB)snelheid | mm/sec | 730 | |
| Nauwkeurigheid van DOB | voeden(DBB)precisie | mm | ±0,05 | |
| POBSnelheid | buigen(POB)snelheid | graden/sec | 320 | |
| Nauwkeurigheid van POB | buigen(POB)precisie | rang | ±0,05 | |
| Motor voor hydraulisch | hydraulische systeemmotor | k | 3.0 | |
| Totale kracht | totale kracht | k | 9.15 uur | |
| MAX.Druk | max.druk | kgf/cm2 | 70 | |
| Standaard.Druk | vooraf ingestelde druk | kgf/cm2 | 50 | |
| Inhoud hydraulische tank | olie tank volume | liter | 120 | |
| Totale breedte | machine breedte | mm | 900 | |
| Totale hoogte | machine hoogte | mm | 1400 | |
| Totale lengte | machine lengte | mm | 3000 | |
| Totale gewicht | machine gewicht | kgw | 1500 |
| Beschrijving voor coponnet | Leverancier |
| Aansturing PLC |
(MITSUBISHI)
|
| PC | ADVANTECH |
| Software | HT |
| lage elektrische component | Schneider |
| Y voedende servomotor | (MITSUBISHI) |
| Y-servo-stuurprogramma | (MITSUBISHI) |
| B rotatie servomotor | (MITSUBISHI) |
| B rotatie servo driver | (MITSUBISHI) |
| C buigende servomotor | (MITSUBISHI) |
| C buigen servo driver | (MITSUBISHI) |
| Horizontaal bewegende servomotor | (MITSUBISHI) |
| Horizontaal bewegende servo-driver | (MITSUBISHI) |
| Verticaal bewegende servomotor | (MITSUBISHI) |
| Tooling bewegende servomotor | (MITSUBISHI) |
| Hydraulische elektrische klep | Zeven Oceaan |
| De microschakelaar | OMRON |
| lassen detector | Yangming/Taiwan |
| Inductieve naderingsschakelaar | Yangming/Taiwan |
| Oliepomp | Hitech/Taiwan |
| I/O-ingangskaart | zelf gemaakt |
| lineaire gids | HIWIN |
| Bal | HIWIN |
| Handelswijze | NSK |
| Afdichtingscomponent | Poorten, Duitsland |
| Verloopstuk | Muratar |
Contactpersoon: Mr. Eric
Tel.: +86 15872422495
