Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| gereedschapshöhe: | 360mm | Maximum Relatieve Vochtigheid: | 80% |
|---|---|---|---|
| Gecomprimeerde lucht: | 0.7Mpa | Maximale buigdiameter: | 650 mm |
| Model: | CNC90REM-6A | Bruto-gewicht van de machine (kg): | 85000kg |
| Markeren: | Hoge CNC van de Productieefficiency Buisbuigmachine,CNC Buis Buigende Machine met geringe geluidssterkte |
||

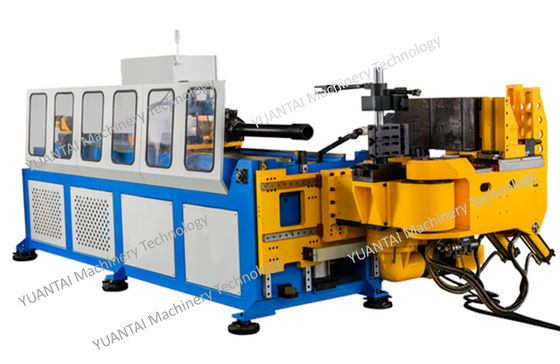

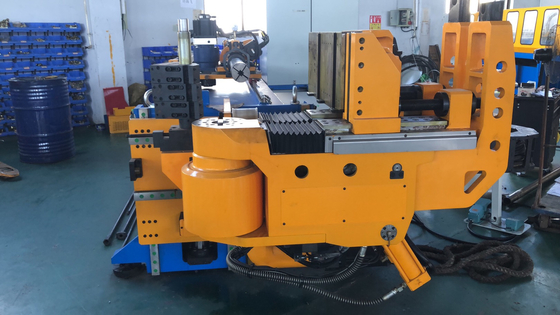

Elektrische servo CNC-buisbuiger CNC90REM-6A
CNC90REM-6A buisbuigmachine
Kenmerken van de machine:
1.Het heeft een draagbare standaard startknop, met een afzonderlijke onafhankelijke regelaar met noodstopknop (station) met ventilator.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3De oliepomp en de magnetoventil zijn van internationaal standaard Japans merk.
4. hoofdmotor overbelasting bescherming functie, voorkomen van onjuiste instelling schade aan de hoofdmotor.
Bedieningsvoorwaarden van de apparatuur
1.380V+10%, 50Hz±2%
2.Driefasig vijfdraadsysteem 380V + 10%, 50Hz ± 2% stroomvoorziening van het stroomsysteem
3Werkdruk van de perslucht p = 0,7 MPa
4Maximaal verbruik van perslucht van de hoofdmotor 2m3 / h
5.Operatietemperatuur van de apparatuur 0-50 °C
6.Maximale relatieve luchtvochtigheid 80%
7.Totaal geïnstalleerd vermogen van de apparatuur 44 kw
8.Algemene afmetingen van de apparatuur (L * w * h) 8900 * 2100 * 18500 mm
De belangrijkste technische parameters van de apparatuur CNC90REM-6A
| Maximale toepasselijke buigradius van koolstofstaalbuis 1.5D als voorbeeld | Φ89×2.0t | |
| Maximale toepasselijke buigradius van koolstofstaalbuis 1.0d als voorbeeld | Φ63×2t | |
| Maximale toepasselijke buigradius van roestvrijstalen buizen 1,5D als voorbeeld | Φ76×2t | |
| Maximale lengte van de mandrel (a) | 5800 mm | |
| *Maximale voedingsslag (b) | 4000 mm | |
| Voedingsstand | Rechtstreeks of knippen | |
| *Maximale buigdiameter | 650 mm | |
| Maximale buighoek | 190° | |
| Maximaal R-verschil | 100 | |
| Totale werktuighoogte | 360 mm | |
Werksnelheid |
Buigsnelheid |
Max.80 graden per seconde |
Rotatiesnelheid |
Max. 120 graden per seconde |
|
Voedingssnelheid |
Max.1000 mm/s |
|
nauwkeurigheid |
Buighoek |
± 0,05° |
Rotatiehoek |
± 0,05° | |
Voedingslengte |
± 0,05 mm | |
Gegevensinvoermodus |
Coördinatenwaarde (XYZ) of werkwaarde (y.b.c) |
|
Vermogen van servomotor van as B ((rotatie) |
1 kW | |
Vermogen van servomotor van as C (buig) |
15 kW | |
Vermogen van servomotor van as Y (voeding) |
7 kW | |
Vermogen van servomotor van as X (horizontaal bewegende) |
1 kW | |
Vermogen van servomotor van as Z ((verticaal bewegen) |
5 kW | |
Bruto-gewicht van de machine (kg) |
85000 kg | |
Machinaal formaat L.W.H. (mm) |
8900 × 1900 × 1500 | |
Toepassingen:
Auto,motorfiets,vliegtuig,fiets,kinderfiets,fitnessapparatuur,meubelen,buitenapparatuur,airconditioner,voedselmachines,kernbuis zoals reactor,verdamping en warmtewisselaar
1. Hoe kies ik de buigmachine?
U dient ons de volgende gegevens te verstrekken:
- Max. buitendiameter
- Dichtte van de wand
- Buigradius (CLR)
- Het buismateriaal.
- De tekeningen, indien mogelijk.
2Levert u enige opleiding om ervoor te zorgen dat onze gebruiker de machine goed kan bedienen?
1) Wij zullen gedetailleerde video en instructieboek voor deze machine te leveren;
2) We bieden ook training in onze fabriek aan alle klanten, en we zullen alles voor u regelen tijdens deze dagen in onze stad, om ervoor te zorgen dat elke klant de expert is in het gebruik van onze machine!
3Hoe lang garantie kunt u leveren?
Onze machine garantie is een jaar, en we gebruiken alle stabiele componenten met een lange levensduur!
En we kunnen ook onze technici sturen om de after-sale service te doen in de fabriek van de klant!
4Wat voor oplossing kunt u bieden om ervoor te zorgen dat uw buisbuigmachine ons werk kan doen?
1) Wij zullen u helpen het model van onze machine te bevestigen volgens uw aangeboden leiding informatie.
2) Voordat u de bestelling voor deze machine van grote waarde begint, kunt u ons uw werkstuk tekening aanbieden.
We kunnen de gereedschappen ontwerpen om uw producten te maken in onze werkplaats, nadat u zeker bent dat het werkstuk goed is, dan kunnen we de bestelling eindelijk bevestigen.
3) U kunt ons bezoeken om te controleren hoe u uw product moet buigen voordat u de bestelling begint. Tijdens deze periode kunt u ook leren hoe u deze machine goed kunt gebruiken!
